一、项目背景与需求

东方市作为海南省的重要城市，近年来城市化进程加快，城区道路扬尘问题日益受到关注。为了有效监控道路扬尘中的总悬浮颗粒物（TSP）浓度，东方市引入了道路扬尘检测TSP在线监测系统。随着城市安防要求的提高，该系统需要与外部的安防设备进行无缝集成，以实现联动监控和应急响应。因此，如何将TSP在线监测系统与外部安防设备有效对接，成为项目实施中的关键环节。

二、系统概述

2.1 TSP在线监测系统组成

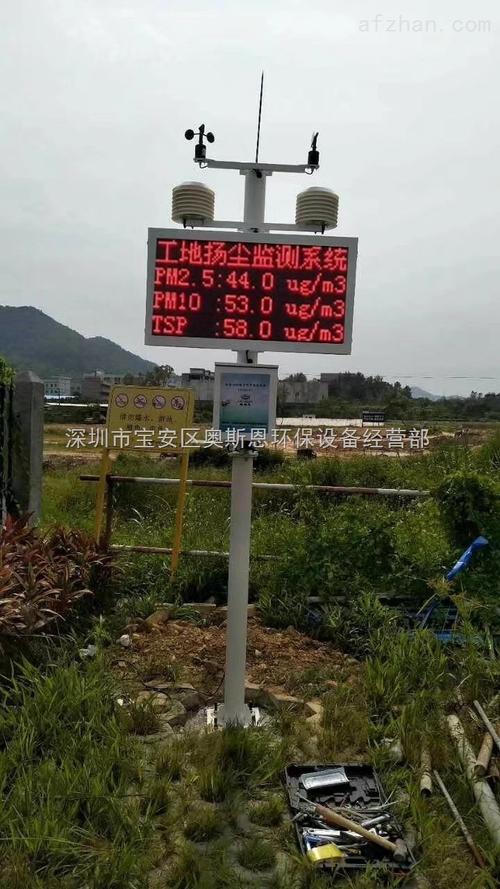

东方市城区道路扬尘检测TSP在线监测系统主要由以下部分组成：

• 监测终端：包括TSP传感器、气象五参数传感器（温度、湿度、风速、风向、气压）、数据采集器
• 数据传输网络：4G/5通信模块或光纤网络
• 数据中心：云端服务器或本地监控中心，用于数据存储、分析和可视化
• 供电系统：市电或太阳能供电

2.2 外部安防设备范围

外部安防设备涵盖：

• 视频监控摄像机（球机、枪机）
• 入侵报警设备（红外对射、电子围栏）
• 门禁控制系统
• 公共广播系统
• 报警联动output模块

三、系统方法/原理

TSP在线监测系统通过β射线法或光散射法实时测量空气中TSP浓度，并将数据上传至监控中心。当TSP浓度超过预设阈值时，系统触发联动信号。该信号通过标准协议（如Modbus TCP、HTTP API或干接点）传输至外部安防设备，例如：

• 视频监控系统自动抓拍现场图像并录像
• 广播系统播放警示语音
• 云台摄像机转向污染区域

这种集成方式实现了环境监测与安防监控的融合联动。

四、集成步骤

步骤1：需求分析与方案设计

根据东方市城区道路分布和安防点位，确定TSP监测点与安防设备的位置关系，设计联动逻辑。

步骤2：硬件连接与接口对接

将TSP监测系统的数据采集器通过RS485/以太网或IO接口与外部安防设备（如NVR、报警主机）物理连接。确保供电和通信稳定。

步骤3：通信协议配置

在监测系统和安防设备中配置相同的通信协议。若安防设备支持ONVIF或GB/T 28181，可利用这些标准协议。对于报警联动，可使用干接点或网络SDK。

步骤4：软件平台集成

在监控中心软件中，添加安防设备管理模块，开发TSP数据与视频、报警的联动规则。例如，当TSP>150μg/m³时，自动弹出视频画面并录像。

步骤5：联调与测试

进行现场联调：使用模拟TSP超标信号，验证摄像机是否转动、录像是否触发、广播是否播放。测试通信稳定性和响应时间（应<2秒）。

步骤6：运行维护

设置定期校准传感器、检查网络连接，确保安防设备与监测系统长期稳定运行。

五、关键注意事项

• 兼容性：确保TSP监测系统与外部安防设备的协议兼容，必要时使用协议转换器或中间件。
• 时间同步：所有设备应进行NTP时间同步，以保证联动录像时间戳准确。
• 网络安全：采用VPN或防火墙隔离监测数据与安防视频流，防止数据泄露。
• 电源冗余：在重要点位部署UPS，防止断电导致设备离线。
• 防雷接地：室外设备必须有防雷措施，避免雷击损坏。

六、结论

通过将东方市城区道路扬尘检测TSP在线监测系统与外部安防设备集成，可实现环境监测与安防联动的智能化管理，提升城市环境监管和应急响应能力。建议在实施中严格遵循集成步骤，并注意兼容性、网络安全等关键点，确保系统高效可靠运行。
